Параметризация разделов ОВиК и ВК

Приблизительное время прочтения: 6 минут(а)

Основные правила работы с моделью и плагином

  • Запрещено изменять или удалять параметры из приложения Б, применимые для работы плагина
  • Работа с плагином предусмотрена для версий ревита с 2020-2024
  • По возможности необходимо корректно соединять все элементы систем. По вопросам соединения можете обращаться в ТИМ отдел

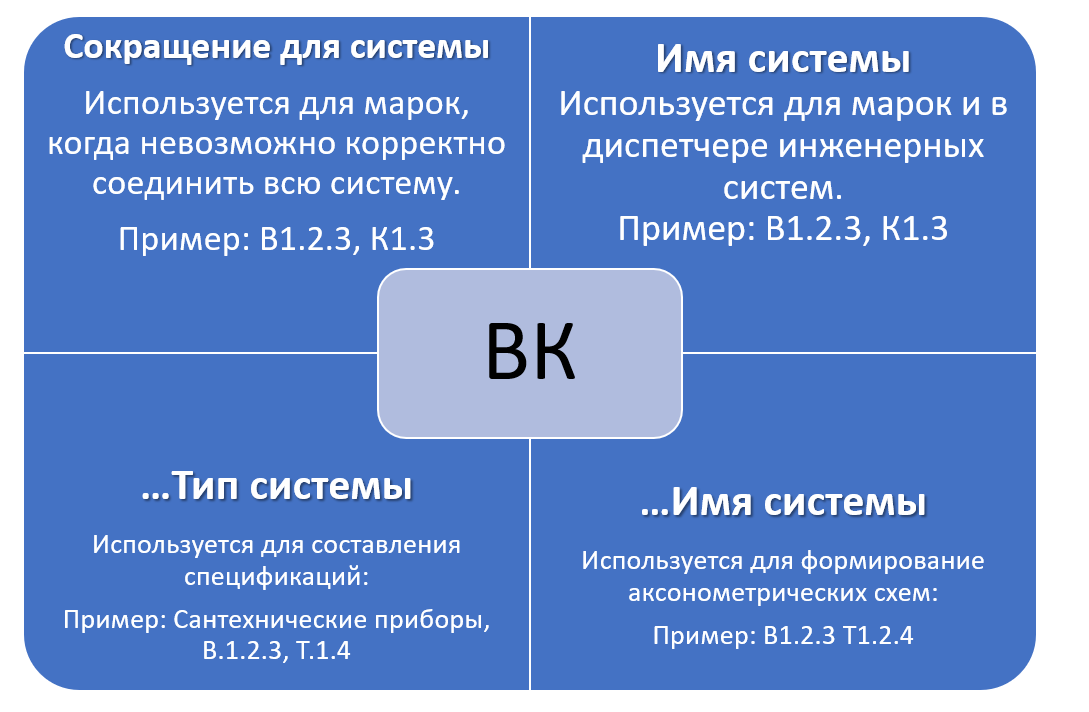

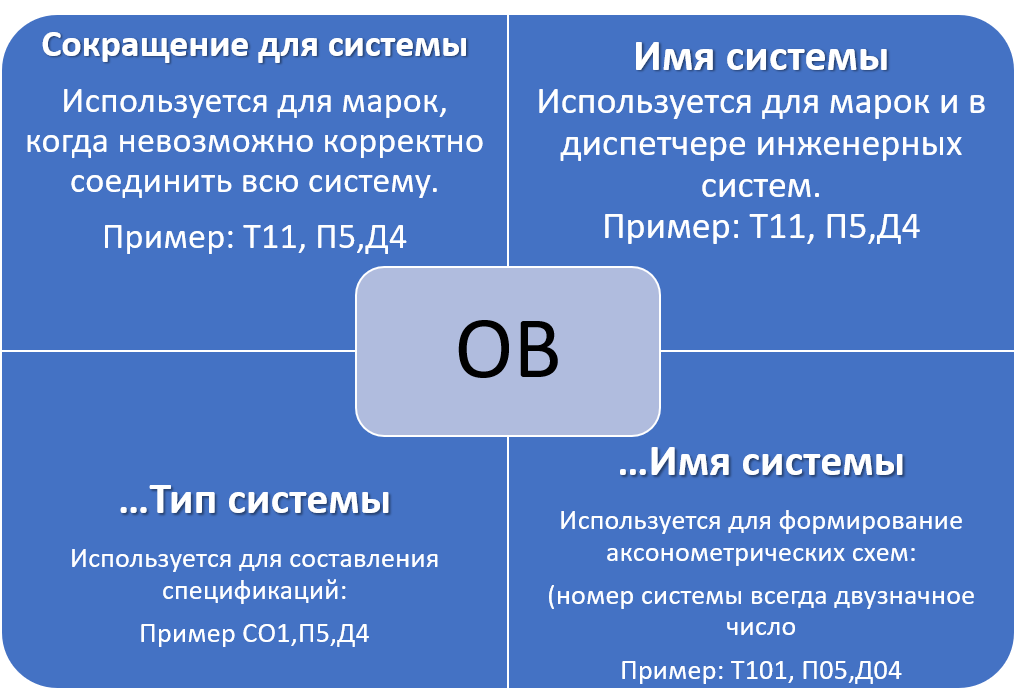

  • Использовать параметры имен систем по назначению, указанных на картинке снизу

  • Для успешного выпуска документации необходимо выполнить следующие действия
  • Проверить корректность наименования инженерных систем
  • Заполнить параметры “ADSK_Единица измерения”, “ ADSK_Префикс имени”, “ ADSK_Формула” для всех системных семейств
  • Заполнить параметры элементов с помощью плагина 4BIM(HVAC)”

Проверка корректности инженерных систем

  1. В новых файлах типоразмеры систем уже настроены. Однако стоит удостовериться, что ваш проект в числе новых. Для этого, во-первых, нужно проверить параметры типоразмеров систем. Также необходимо проверить наименования инженерных систем.

Табл.1 Наименование инженерных систем

Имя типоразмераСокращениеПример имени экземпляраПримечание
ОВ1
T1_Теплоснабжение_ПодачаT1T11Язык буквы Т: Английский
T2_Теплоснабжение_ОбраткаT2T21Язык буквы Т: Английский
Т1_Отопление_ПодачаТ1Т12Язык буквы Т: Русский
Т2_Отопление_ОбраткаТ2Т21Язык буквы Т: Русский

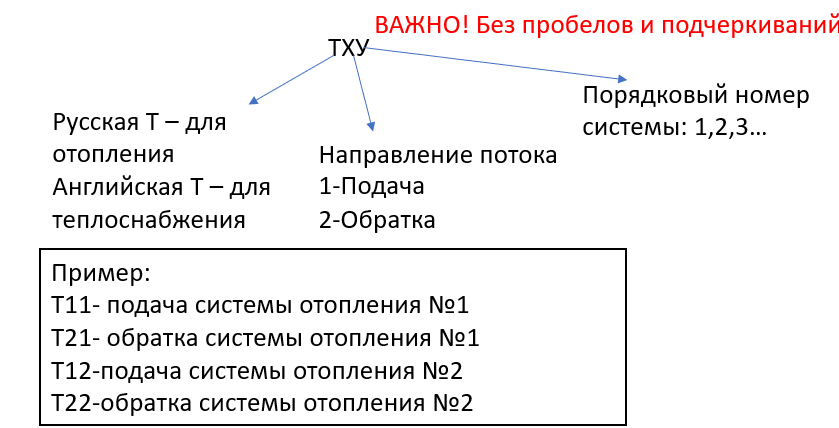

Формула наименования систем ОВ1
Формула …Имя системы: T11 становится Т101, Т113 становится Т113. То есть копируется значение имени системы* и если порядковый номер однозначное число, то к нему добавляется 0
Формула …Тип системы: T11 становится CО1, Т113 становится СО13. То есть к «СО» добавляется порядковый номер системы

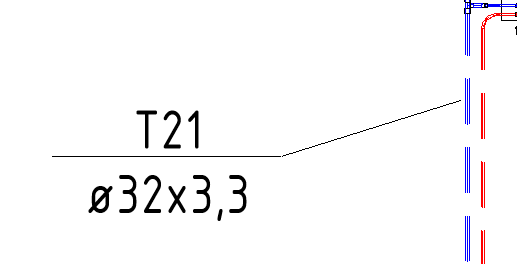

Пример марки с именем системы
ОВ2
…ДымоудалениеВДВД1
…ПодпорПДПД3
…Приточный воздухПП1
…Приточный воздух_ЕстсественныйПЕПЕ4В основном для КИВ
…Отработанный воздухВЕВ2

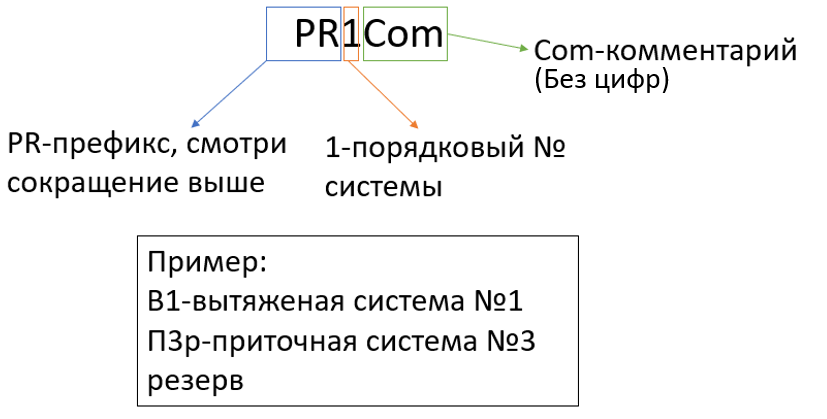

Формула наименования систем ОВ2
Формула …Имя системы: П1 становится П01, П13 становится П13. То есть копируется значение имени системы* и если порядковый номер однозначное число, то к нему добавляется 0
Формула …Тип системы: П1 становится П1, ПД13 становится ПД13. То идеи полный перенос имени системы

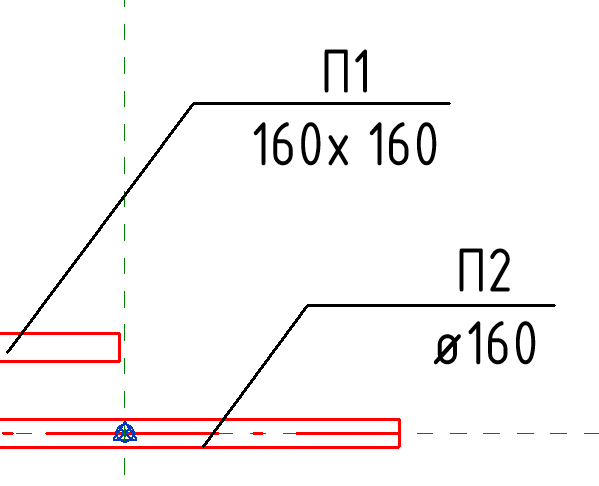

Пример марки с именем системы
ОВ3
…Рециркулирующий воздух_ВытяжкаХ2Х2-1
…Рециркулирующий воздух_ПритокХ1Х1-3
…Холодоснабжение_ПодачаХ1Х1-2
…Холодоснабжение_ОбраткаХ2Х2-2
…Фреонопровод_ПодачаХ3Х3-2
…Фреонопровод_ОбраткаХ4Х4-2
ДренажДД2

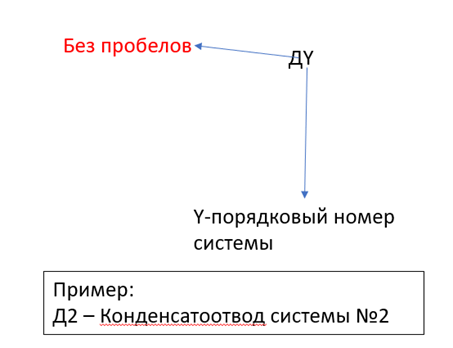

Формула …Имя системы: Х1-5 и Х2-5 становятся Х1-05 и Х2-05,Х1-25 и Х2-25 становятся Х1-25 и Х1-25.То есть копируется значение имени системы и если порядковый номер однозначное число, то к нему добавляется 0.(для оборудования и материалов канализации):Д2 становится Д02 (полный перенос имени системы).То есть копируется значение имени системы и если порядковый номер однозначное число, то к нему добавляется 0.
Формула …Тип системы: (для оборудования и материалов кондиционирования):Х1-5 и Х2-5 становится К5,Х3-2 и Х4-2 становится К4,То есть «Х» становиться «К» и добавляется порядковый номер системы. Порядковый номер водяных и газовых систем общий, без повторения номера. Разделение/распределение номеров систем принимается проектировщиком(ми) на начальной стадии проработки проекта. (для оборудования и материалов канализации):Д2 становится Д2 (полный перенос имени системы).

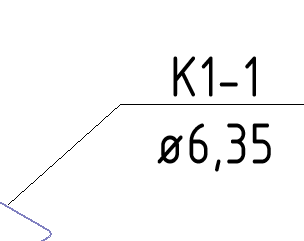

Пример марки с именем системы
Имя типоразмераСокращениеПример имени экземпляраФормула для … Имя системыФормула для … Тип системы
Водоснабжение и водоотведение
Водопровод хозяйственно-питьевой – В1В1В1.1Имя системы=…Имя системы= В1.1Для сантехнических приборов:…Тип системы=”Сантехнические приборы”Для остальных категорий
…Тип системы=Имя системы=В1.1
Водопровод подающий – Т3 (горячая вода)T3Т3.4Имя системы=…Имя системы= Т3.4Для сантехнических приборов:…Тип системы=”Сантехнические приборы”Для остальных категорий
…Тип системы=Имя системы=Т3.4
Водопровод циркуляционный – Т4 (горячая вода)Т1Т4.4Имя системы=…Имя системы= Т4.4Для сантехнических приборов:…Тип системы=”Сантехнические приборы”Для остальных категорий
…Тип системы=Имя системы Т4.4
Канализация бытовая – К1К1К1.3.4Имя системы=…Имя системы= В1.1
Канализация дождевая – К2К2К2.4
Канализация производственная – К3К3К3.3

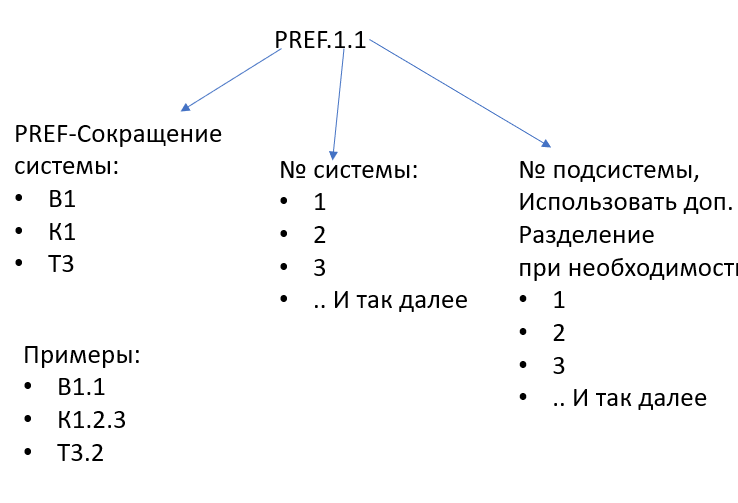

Формула имени системы*
Изображение выглядит как диаграммаАвтоматически созданное описание
2. Если трубы относятся к одной системе, но имеют разное направление потока последняя цифра имени системы должна совпадать.(рис. 2)

Рисунок 2 Правильное наименование парных систем

3.  В приточно-вытяжных системах в комментариях к системе должно быть указано «Приточно-вытяжная»(рис. 3)

Рисунок 3 Приточно-вытяжная система

Чтобы переименовать Имя системы необходимо выделить любой ее элемент и нажать «Трубопроводные системы» (рис. 4). Далее введите корректное значение параметра Имя системы(рис.5)

Рисунок 4 Кнопка трубопроводные системы

Рисунок 5 Изменение параметра “Имя системы”

При изменении имени системы может вылететь ошибка, что данное имя уже используется. Самый простой способ избавиться от этой ошибки — это открыть диспетчер инженерных системы (рис. 6) и назначить всем систем корректные имена. Для этого щелкните по нужной системе(рис.7) и в свойствах измените значение параметра(рис.5)

Рисунок 6 Открытие диспетчера инженерных систем
Рисунок 7 выбор инженерной системы

Если возникают трудности при корректировке имени систем (одна система может разбиваться на несколько, хотя по факту это одна система или наоборот две системы имеют одинаковое имя) обращайтесь в ТИМ-отдел. Либо вы можете после запуска плагина по присвоению параметров вручную изменить параметр …Имя системы и …Тип системы, для корректного отображения аксонометрических схем и спецификации.

Заполнение информации для плагина

Для успешной работы плагина необходимо заполнить следующие параметры перед его запуском

  1. Имя системы: ко всем элементам с коннекторами должна быть присвоена система
  2. Префикс имени: должен быть указан у всех системных семейств(трубы, воздуховоды, изоляция) и у соединительных деталей воздуховодов
  3. …Формула. Для системных семейств должно быть указан тип расчета наименования. Этот параметр показывает плагину в каком формате будет заполнена информация о наименовании элемента. Вы можете внести стандартные формулы из таблицы 2. Или ввести самостоятельно необходимую формулу, формулы вводятся по таким же правилам, как и в параметризации ModPlus
  • ADSK_Открыване. Для арматуры воздуховодов, которая передается в качестве задания для раздела СС, в типе семейства нужно указать «НО» или «НЗ». Этот параметр задается внутри семейств арматуры воздуховодов
  • ADSK_Единица измерения для изоляции труб и воздуховодов, показывает плагину в каких единицах будет измеряться данный вид изоляции. Допустимые значения: м, м2, м3 (без точек и запятых)
  • …Огнезащита. У типоразмеров изоляции воздуховодов, показывает какая изоляция является огнезащитной, на основании этого параметра будет присваиваться толщина воздуховодов и его класс

Проверку заполнения этих параметров можно ввести плагином(рис.5)

Рисунок 5 Проверка модели

 или в спецификациях перечисленных ниже

  • …Заполнение_Арматура воздуховодов
  • …Заполнение_Воздуховоды
  • …Заполнение_Гибкие воздуховоды
  • …Заполнение_Гибкие трубы
  • …Заполнение_Изоляция воздуховодов
  • …Заполнение_Изоляция труб
  • …Заполнение_Соединительные детали воздуховодов
  • …Заполнение_Трубы

В проверке плагином также необходимо проверить наличие всех параметров в проекте. И если каких-то параметров не хватает, то добавить их в проект.(рис.6)

Рисунок 6 Добавление параметров проекта

Табл.2 Условные обозначения в формуле наименования

ОбозначенияКомментарий
$В параметрах выбранного экземпляра будет получено значение параметра в квадратных скобках
@В параметрах основы выбранного экземпляра будет получено значение параметра в квадратных скобках. Так для изоляции будет взято значение из трубы
$$4Если после закрытия квадратных скобках указать 2 знака доллара, то полученное значение будет округленно до количества знаков после 2 знаков доллара, без подавления замыкающих нулей
$$$4Если после закрытия квадратных скобках указать 3 знака доллара, то полученное значение будет округленно до количества знаков после 3 знаков доллара, с подавлением замыкающих нулей
$[Особая формула: толщина трубы]Этот член формулы высчитывает толщину трубопровода по внешнему и внутреннему диаметру

Табл. 3 Примеры формул наименования элементов

Значения параметра «…Формула»Формула заполненияПример
Воздуховоды
1-Префикс имени$[…Префикс наименования]+ ,класса герметичности + $[Особая формула: герметичность]+ , + $[Особая формула: размер воздуховода]+ , толщиной
$[Особая формула: толщина воздуховода]+ мм
Воздуховод из тонколистовой оцинкованной стали, класса герметичности А, 600×300 мм, толщиной 0.7 мм   Воздуховод из тонколистовой оцинкованной стали, класса герметичности А, Ø200 мм, толщиной 0.5 мм
Гибкие воздуховоды
1-Префикс имени$[…Префикс наименования]+  + $[Особая формула: размер]+  ммГибкий воздуховод Ø 200 мм Гибкий воздуховод 600×300 мм
3. Изоляция воздуховодов
1-Префикс имени и толщина$[…Префикс наименования]+ толщиной + $[Толщина изоляции]+  ммГибкий материал из вспененного каучука толщиной 6 мм
2-Префикс имени, толщина и габариты$[…Префикс наименования]+ толщиной + $[Толщина изоляции]+ мм, на воздуховод+ $[Особая формула: размер воздуховода]+  ммГибкий материал из вспененного каучука толщиной 6 мм, на воздуховод 600х300 мм
4.Соединительные детали воздуховодов
1-Префикс имени$[…Префикс наименования]+ $[Особая формула: размер воздуховода]+ мм, класс + $[Особая формула: герметичность]+ толщиной + $[Особая формула: толщина воздуховода]+ ммОтвод прямоугольного сечения из тонколистовой стали 400×300 мм, класс А толщиной 0.7 мм
2-Префикс имени с углом поворота$[…Префикс наименования]+ $[Особая формула: угол фитинга]+ $[Особая формула: размер воздуховода]+ мм, класс + $[Особая формула: герметичность]+ толщиной + $[Особая формула: толщина воздуховода]+ ммОтвод прямоугольного сечения из тонколистовой стали 45° 400×300 мм, класс А толщиной 0.7 мм
3-Фасонные элементыФасонные элементыФасонные элементы
5. Трубы
1-Префикс имени и ДУ$[…Префикс наименования]+ Ø  +$[Диаметр]+х+$[Особая формула: толщина трубы]+ ммТруба стальная водогазопроводная с цинковым покрытием ø25х3.2 мм
2-Префикс имени и Диаметр внешний$[…Префикс наименования]+ Ø +$[Внешний диаметр]+х+$[Особая формула: толщина трубы]+ ммТруба стальная электросварная прямошовная оцинкованная ø219х6.0 мм
3-Префикс имени и ДУ без толщины$[…Префикс наименования]+ Ø +$[Диаметр]+ ммТруба стальная водогазопроводная с цинковым покрытием ø25 мм
6. Гибкие трубы
1-Префикс имени$[…Префикс наименования]+ Ø + $[Диаметр]+ ммГибкая подводка Ø 32 мм
7. Изоляция трубопроводов
1-Префикс имени и толщина$[…Префикс наименования]+ толщиной +$[Толщина изоляции]+ ммТеплоизоляция K-Flex ST толщиной 6 мм
2-Префикс имени, толщина и ДУ$[…Префикс наименования]+ толщиной + $[Толщина изоляции]+ мм, на трубу $[Размер трубы]+ ммТеплоизоляция K-Flex ST толщиной 6 мм, на трубу ø 32 мм
3-Префикс имени, толщина и Диаметр внешний$[…Префикс наименования]+ толщиной + $[Толщина изоляции]+ мм, для труб Dнар=+ @[Внешний диаметр]+ ммТеплоизоляция K-Flex ST толщиной 6 мм, для труб Dнар=35 мм

Запуск плагина по заполнению параметров

Чтобы заполнить необходимые параметры необходимо установить плагин, если плагин у вас не установлен необходимо обратится в ТИМ-отдел. После проверки заполненности всех предварительных параметров(рис.7) можно переходить к параметризации элементов модели

Рисунок 12 кнопка Параметры ОВ

После нажатия на кнопку параметры у вас появится следующее меню(рис.13)

Рисунок 13 Меню заполнения параметров

Дальше вы можете нажать кнопку старт внизу, если результат Вас не устроит, можете изменить схему заполнения параметров. Ниже будет много текста описывающих как заполняются параметры. Если Вас все устроило этот текст можно упустить и переходить к созданию схем.

  1. Легкое напоминание, что все системы должны иметь корректное название перед запуском
  2. Соответствие категории и группы. Для корректной сортировки элементов внутри спецификации необходимо заполнить параметр ADSK_Группирование. Параметр заполняется в зависимости категории элемента. Например, категория «Арматура трубопроводов» имеет имя группы «2. Арматура». И получается всей арматуру в параметр ADSK_Группирование присвоится значение «2. Арматура». И в спецификации при сортировке по этому параметру вся арматура будет идти после оборудования.
  3. Перезапись параметров.

Если у имени параметра стоит галочка, то этот значение этого параметра будет перезаписано у всех элементов. Если галочка не стоит, то значение параметра изменится только у тех элементов, у которых параметр не заполнен (для текста пустое значение, для числового ноль или пустое)

  • Уклон – для вертикальных элементов значение 15000, для горизонтальных 0, для остальных копируется значение уклона.
  • Отметка – в параметр …Схема отметка для труб и воздуховодов будет присвоена их абсолютная отметка. Для круглых воздуховодов и труб присваивается отметка их центра. Для прямоугольных воздуховодов присваивается отметка низа воздуховода
  • Этаж – в параметр ADSK_Этаж будет присвоен ближайший уровень снизу от элемента. Учитываются уровни, у которых снизу стоит галочка
  • Наименование – для системных семейств согласно формулам из таблицы 2 присваивается значение
  • Группирование смотри 2 пункт
  • Номер клапана, присваивается параметру ADSK_Позиция на схеме номер арматуры согласно регламенту на передачу заданий
  • Имя системы- согласно табл. 1 присваивается …Имя системы
  • Тип системы – согласно табл. 1 присевается …Тип системы
  • Исходное имя системы – здесь выбирается, где указано правильное наименования имя системы, заполненное пользователем (рис. 12)
  • Исходное имя системы- указывает откуда берется первоначальное имя системы*.
  • Пространство – для загружаемых семейств заполняет параметр …Пространство. По этому параметру в дальнейшем можно составлять спецификации, в которых оборудование и воздухораспределители будут отсортированы по пространствам.
  • ADSK_Количество. Для труб копируется длина трубопровода, умноженная на коэффициент запаса. Для изоляции копируется параметр, выбранный в 1-м пункте умноженный на коэффициент запаса

Плагин также автоматически заполняет условные материалы для воздуховодов и трубопроводов.

Рисунок 14 Возможные поля для заполнения имени системы
